Блоки совместной защиты
Блок совместной защиты нужен, когда в одной схеме электрохимической защиты участвует несколько подземных металлических сооружений. Например, в одном коридоре могут проходить параллельные трубопроводы, требующие разного защитного тока. Состояние покрытия, длина участков и параметры грунта влияют на нагрузку каждой цепи. Блок с раздельными каналами позволяет учесть эти различия в пределах выбранной схемы.
Какую задачу выполняет БДР(М)

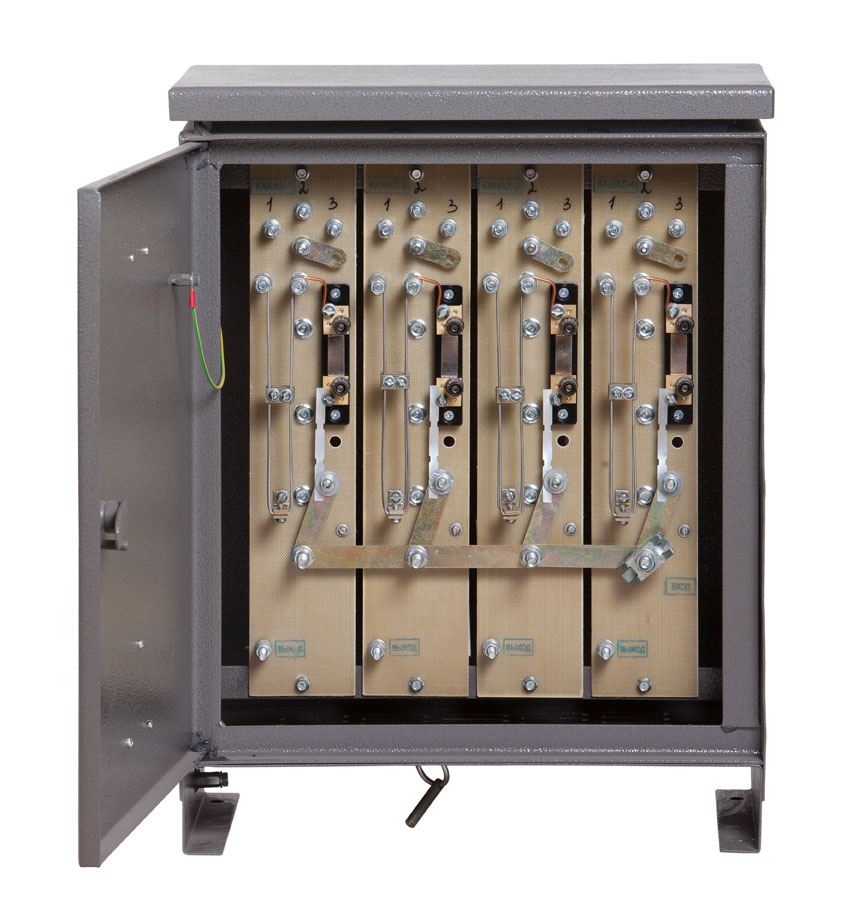

В каталоге «Газмашстроя» представлен модернизированный диодно-резисторный блок БДР(М). В его каналах применяются резистивные и диодные элементы. Сопротивление канала влияет на распределение тока, а диод в предусмотренной схеме задаёт направление проводимости. Количество каналов и способ их использования зависят от исполнения и проектных решений. Возможность применения в схеме поляризованного дренажа сверяют отдельно по паспорту изделия.
Раздельные цепи упрощают наблюдение за нагрузкой каждого подключения. Если ток в одном канале изменился, обслуживающая организация может сопоставить это с результатами измерений на сооружении, режимом станции и изменениями на соседних линиях. Величина тока характеризует электрическую нагрузку канала. Для оценки состояния защиты дополнительно используют данные о потенциалах и условия, в которых проводились измерения.
Что влияет на выбор исполнения
Сначала определяют перечень подключаемых сооружений и расчётные токи по каждому из них. Затем сверяют допустимую нагрузку каналов и блока в целом, требования к направлению проводимости и способ контроля. Если проект предусматривает амперметр или передачу данных в систему телемеханики, это указывают при согласовании комплектации. Подробные сведения о вариантах собраны в карточке БДР(М).
При выборе корпуса учитывают место размещения: отдельный шкаф, стойка контрольно-измерительного пункта или другое место, предусмотренное проектом. Нужно сопоставить габариты, климатическое исполнение, условия отвода тепла и доступ для осмотра. Для замены действующего блока дополнительно важны его полная маркировка, схема кабельных вводов и расположение клемм.
Что указать в заявке
