Фильтры газовые

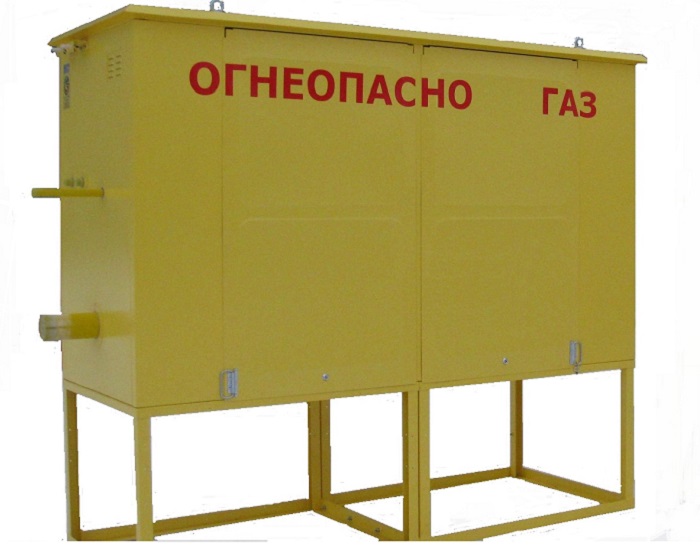

ГРП - газорегуляторные пункты

Обеспечение газовым топливом населенных пунктов и промышленных объектов требует применения специального оборудования и точного соблюдения технологических параметров. Основными задачами служб снабжения остается снижение магистрального давления рабочей среды в точках подачи и сохранение ее стабильных параметров. Для достижения требуемых результатов на вводе к потребителям строятся газораспределительные пункты. Компоновка, размеры и технические параметры таких узлов определяются условиями снабжения и заданным объемом отбора газа.

Виды газорегуляторных пунктов

Классификация заводских ГРП определяется параметрами снабжения и необходимой заказчику компактностью. В современных условиях наиболее востребованными видами станций являются шкафные пункты (ГРПШ). При такой компоновке участок редуцирования размещается в небольших боксах. Все узлы доступны для обследования, проведения диагностического обследования, ремонта или замены отдельных деталей.

С одной или двумя линиями редуцирования. Надежность современного газового оборудования остается на высоком техническом уровне. В условиях удаления от сервисных служб (загородные дома, производственные промышленные объекты) компания "Газмашстрой" рекомендует проводить монтаж пунктов с двумя линиями. Основная нагрузка при редуцировании приходится на первую ветку станции. В случае выхода из строя или невозможности возобновления подачи можно будет легко и безопасно перейти на резервный ввод. Такие линии обычно входят в состав ГРП, размещаются внутри того же бокса. В этом случае увеличиваются масса и размеры пункта, а также его стоимость

Конструктивные особенности стандартной станции

Компоновка газорегуляторных пунктов (ГРП) определяется проектом строительства. В линию снабжения включается регулятор. Это устройство отвечает за снижение магистрального давления до безопасных параметров, на которых его будут отбирать потребляющие установки. В схему включаются манометры или другая аналогичная контрольно-измерительная аппаратура. С ее помощью осуществляется визуальная диагностика или автоматическая корректировка режима снабжения. Для подготовки рабочей среды (очистки от посторонних примесей) используется фильтр. Устройство устанавливается в точке, предшествующей монтажу основного оборудования. В стандартной компоновке нередко используется строительство резервных линий. При выходе из строя базового редуктора в действие оперативно вводится запасная линия снабжения. Кроме того, в компоновку узлов включаются предохранительные устройства.

Принципы проектирования ГРП

Обустройство газорегуляторных пунктов основывается на действующих технических регламентах, строительных нормах и правилах, имеющемся опыте и реалиях времени. Современные ГРП функционируют на следующих принципах:

  • Безопасное удаление от населенных пунктов;

  • Доступность узлов системы для специалистов сервисных служб, обслуживающего персонала;

  • Соответствие нагрузке магистрального давления, технологический запас на случай критических перепадов давления;

  • Достаточность компонентов с учетом имеющегося бюджета на оснащение;

  • Ограничение доступа для посторонних лиц, животных.



Требования к размещению газорегуляторных пунктов

Станции ГРП размещаются отдельно стоящими относительно жилых и промышленных зданий, потребляющих установок и других объектов распределения и учета газа. При соблюдении требований безопасности допускается монтаж линий редуцирования в блочном исполнении в качестве пристроек к газифицируемым строениям, локальным котельным или помещениям, имеющим производственное назначение.

Внутри самих ГРП могут быть спроектированы отдельные секции, имеющие вспомогательное назначение. В таких помещениях могут обустраиваться отопительные установки, точки снятия производственных показателей (контрольно-измерительная аппаратура), интерфейсы для присоединения к системам автоматизации, в том числе СКУД (АСКУГ). Учитывая повышенную опасность объекта и высокую стоимость оборудования, линии редуцирования размещаются в охранной зоне с ограждением или внутри шкафов. Конкретный вид исполнения (в том числе климатического) определяется проектной документацией и отдельными запросами эксплуататоров.

Заказать ГРП - газорегуляторные пункты


На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 400-079, +7 (8452) 400-178. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.

Доставка
Завод «Газмашстрой» предлагает приобрести ГРП - газорегуляторные пункты заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. ГРП - газорегуляторные пункты доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 400-178, +7 (8452) 400-079.

Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на ГРП - газорегуляторные пункты обращаться в отдел подбора оборудования: +7 (8452) 400-079, +7 (8452) 400-178*
