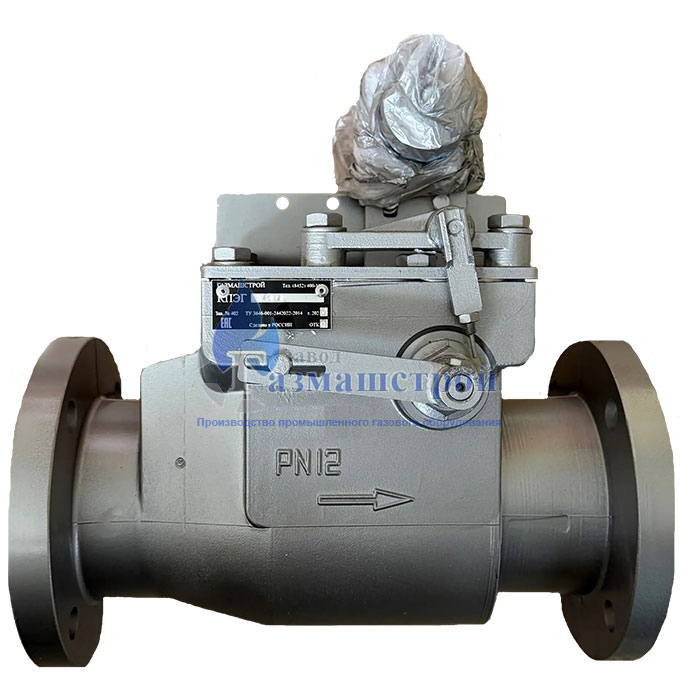

Клапан электромагнитный предохранительно-запорный КПЭГ-150
КПЭГ-150 — предохранительно-запорный клапан электромагнитного действия для газопровода Ду 150. Он предназначен для прекращения подачи природного газа в системе управления газогорелочными устройствами при исчезновении электрического сигнала. На участке большого условного прохода корректная работа такого узла зависит и от выбранного клапана, и от согласованной с ним схемы управления, монтажа и контроля.
Для типоразмера КПЭГ-150 предельное рабочее давление на входе составляет 1,2 МПа. Срабатывание занимает не более одной секунды. В описании серии сказано, что пределы срабатывания не связаны с изменением давления на входе. Эти показатели стоит рассматривать вместе с данными о рабочей среде и условиями эксплуатации, а не использовать один только Ду как основание для заказа.
Особенности монтажа и выбора исполнения
Фланцевый клапан имеет строительную длину 480 мм. Его ширина не более 350 мм, высота не более 600 мм, масса не более 80 кг. Такие размеры необходимо учесть в компоновке газовой линии: оставить пространство для установки, закрепления, подключения электромагнита и доступа к узлу во время регламентных работ. Для замены ранее установленного оборудования дополнительно сверяют ответные фланцы и фактическую монтажную длину.
Внутри серии предусмотрены электрические исполнения с питанием постоянным либо переменным током. Исходная таблица приводит напряжение 24 ± 3,6 В или 220 ± 22 В и частоту 50 Гц для переменного тока. При оформлении заявки на КПЭГ-150 следует отдельно обозначить нужное питание; исполнение с индексом «П» рассматривают как отдельный вариант. Потребляемая мощность указана в источнике как «1,8 (40) Вт», поэтому подключение рассчитывают по паспорту выбранной комплектации.
Пропускаемая среда для КПЭГ — природный газ по ГОСТ 5542-87. В описании семейства приведены исполнение УХЛ2 и окружающая температура от −40 до +60 °C. Перед поставкой КПЭГ-150 разумно подтвердить соответствие проекту сразу по четырём группам параметров: проход и давление, присоединение и габариты, напряжение управления, условия размещения. Это особенно важно для клапана, который становится частью системы безопасности газопотребления.
Технические характеристики КПЭГ-150
| Параметр | Значение |
|---|---|
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Условный проход, Ду | 150 мм |
| Рабочее давление на входе | Не более 1,2 МПа |
| Тип привода | Электромагнитный |
| Время срабатывания | Не более 1 с |
| Вид тока | Постоянный или переменный — по исполнению |
| Частота переменного тока | 50 Гц |
| Напряжение питания | 24 ± 3,6 В или 220 ± 22 В — по исполнению |
| Потребляемая мощность | Не более 1,8 (40) Вт — запись источника, уточнять по паспорту |
| Присоединение | Фланцевое по ГОСТ 33259-15 |
| Строительная длина | 480 мм |
| Ширина | Не более 350 мм |
| Высота | Не более 600 мм |
| Масса | Не более 80 кг |
| Климатическое исполнение | УХЛ2; от −40 до +60 °C — по описанию серии |
