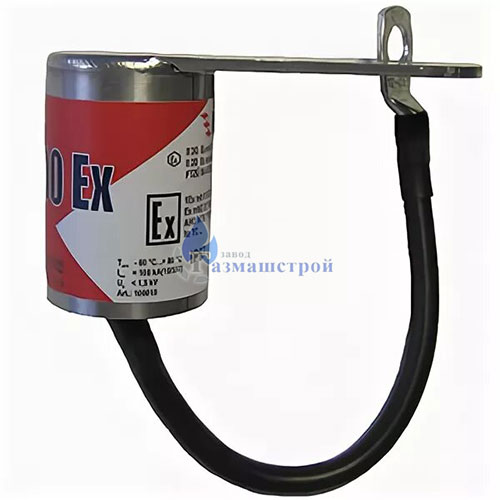

Модуль контроля искроразрядника МКИ-HGS100Ex
Искроразрядник срабатывает не по расписанию. Грозовой разряд или коммутационное перенапряжение могут пройти незаметно для персонала, хотя защитное устройство в этот момент принимает на себя серьезную нагрузку. Поэтому одного планового осмотра недостаточно: корпус может выглядеть исправным, но часть рабочего ресурса уже будет израсходована.
Для наблюдения за состоянием искроразрядника предназначен модуль МКИ-HGS100Ex. Он фиксирует токовые импульсы, измеряет их параметры и рассчитывает остаточный ресурс защитного устройства. Специалист получает данные о реальных срабатываниях, а не ориентируется только на возраст оборудования или косвенные признаки.
Почему важен учет перенесенного заряда
Два срабатывания искроразрядника не обязательно создают одинаковую нагрузку. Импульсы отличаются амплитудой, длительностью и формой токовой кривой. По этой причине простой счетчик событий не показывает, насколько сильно изношено устройство.
МКИ-HGS100Ex измеряет заряд, который проходит через искроразрядник при каждом импульсе. Для расчета контроллер интегрирует токовую кривую, после чего обновляет оценку оставшегося ресурса. Такой подход связывает результат контроля с фактической электрической нагрузкой.
Полученные сведения помогают определить, нуждается ли искроразрядник в дополнительной проверке или замене. Это особенно полезно там, где отказ защитного оборудования способен привести к простою или внеплановым ремонтным работам.
Как устроен МКИ-HGS100Ex
Комплект состоит из двух функциональных частей. Под землей устанавливается датчик тока со встроенным кабелем. Он бесконтактно регистрирует импульс, возникающий в цепи при срабатывании искроразрядника.
Над землей находится контроллер. Он принимает сигнал датчика и вычисляет:
-
амплитуду тока;
-
длительность импульса;
-
величину перенесенного заряда;
-
дату и время события.
Контроллер также сохраняет оцифрованную токовую кривую. Для хранения используется энергонезависимая память, поэтому собранные сведения не пропадают после отключения питания.
На выносном блоке индикации можно проверить остаточный ресурс искроразрядника и напряжение питания модуля. Режим просмотра выбирают кнопками на передней панели. Если требуется подробный разбор событий, результаты измерений передают на компьютер через USB или RS-232.
Технические характеристики МКИ-HGS100Ex
| Параметр | Условия или исполнение | Значение |
|---|---|---|
| Предельно допустимая амплитуда импульса тока | Импульс 8/20 мкс | 150 000 А |
| Предельно допустимая амплитуда импульса тока | Импульс 10/350 мкс | 100 000 А |
| Относительная погрешность измерения амплитуды | При IА ≥ 0,01 Imax и Timp ≥ 16 мкс | Не более ±15% |
| Относительная погрешность измерения длительности импульса | — | Не более ±15% |
| Относительная погрешность измерения перенесенного заряда | — | Не более ±15% |
| Климатическое исполнение надземной части | У1 | От −40 до +60 °C |
| Климатическое исполнение подземной части | У5 | От −5 до +35 °C |
| Взрывозащищенность датчика | ГОСТ Р МЭК 60079-18-2008 | Gb |
| Степень защиты корпуса датчика | ГОСТ 14254 | IP68 |
| Степень защиты корпуса контроллера | ГОСТ 14254 | IP40 |
| Назначенный срок службы надземной части | — | 15 лет |
| Назначенный срок службы подземной части | — | 35 лет |
| Периодичность технического обслуживания | — | 1 год |
| Допустимая длина кабеля датчика | — | Не менее 6 м |
Что дает установка модуля
Главная практическая польза МКИ-HGS100Ex — возможность увидеть историю воздействий на конкретный искроразрядник. В памяти остаются не только дата и факт срабатывания, но и параметры каждого импульса. Эти сведения можно сопоставить с грозой, переключениями в сети или другими событиями на объекте.
Модуль контроля искроразрядника помогает решать несколько эксплуатационных задач:
-
отслеживать токовую активность защитного устройства;
-
рассчитывать остаточный ресурс искроразрядника;
-
сохранять сведения о зарегистрированных импульсах;
-
проверять состояние оборудования непосредственно на объекте;
-
переносить результаты на компьютер для последующего анализа;
-
заранее планировать техническое обслуживание или замену устройства.
МКИ-HGS100Ex не участвует в отводе импульсного тока и не заменяет искроразрядник. Его задача — диагностика. Датчик регистрирует срабатывание, а контроллер превращает полученный сигнал в эксплуатационные данные.
Где применяется контроль искроразрядника
Модуль целесообразно использовать на промышленных и трубопроводных объектах, где важны надежность электрохимической защиты и документирование произошедших событий. Он удобен и на удаленных участках: во время очередного выезда специалист может получить накопленную историю, проверить питание и оценить оставшийся запас ресурса.
Замена исключительно по календарному сроку не учитывает интенсивность эксплуатации. Один искроразрядник за несколько лет может перенести серию мощных импульсов, тогда как другой за тот же период ни разу не сработает. Контроль фактической нагрузки позволяет учитывать эту разницу.
МКИ-HGS100Ex делает состояние искроразрядника наблюдаемым. Персонал видит, когда срабатывала защита, какие токовые воздействия она перенесла и какой ресурс остается. Это снижает неопределенность при обслуживании и помогает своевременно запланировать проверку оборудования.
