Электрод сравнения даёт опорный потенциал, относительно которого измеряют потенциал подземного металлического сооружения. В системах электрохимической защиты такие измерения помогают оценивать работу установки катодной защиты и сравнивать состояние разных участков трассы. Показание зависит от типа электрода, положения точки измерения и выбранной методики контроля. Эти сведения важно записывать вместе с результатом, особенно если измерения предстоит повторять.
Переносные и стационарные электроды
Переносное исполнение выбирают, когда прибор используют для обследований в разных точках. В этом случае имеют значение удобство переноса, условия контакта с грунтом и возможность проверить стабильность показаний перед серией измерений. Для регулярных наблюдений в одной точке проект может предусматривать стационарный электрод с кабелем, выведенным к контрольно-измерительному пункту. При таком варианте особенно важны стойкость изделия в заданной среде и сохранность кабельной линии.

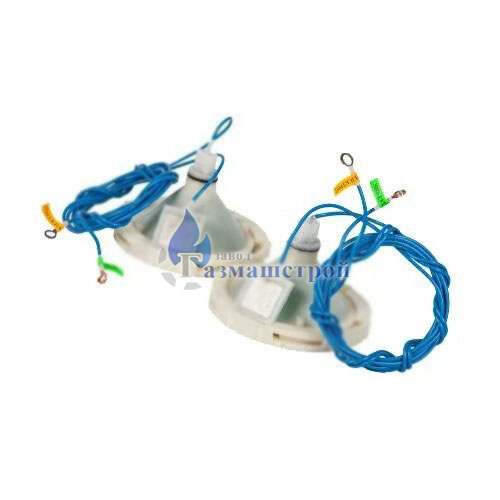

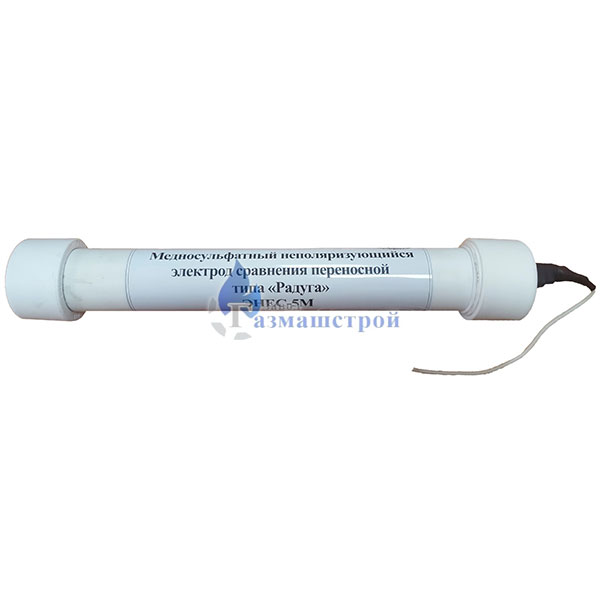

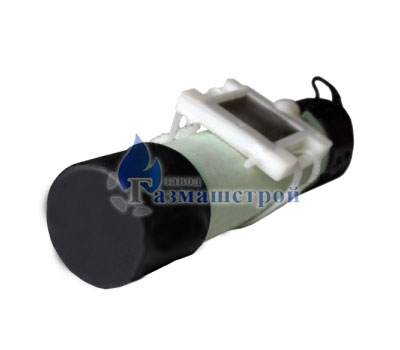

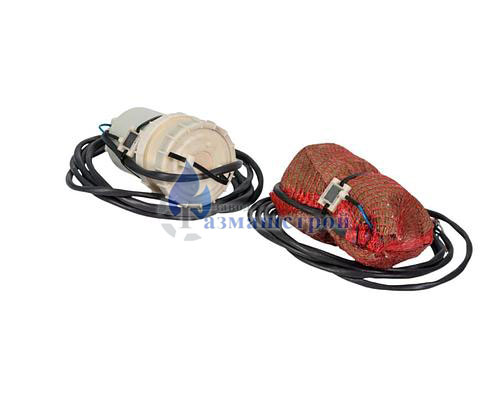

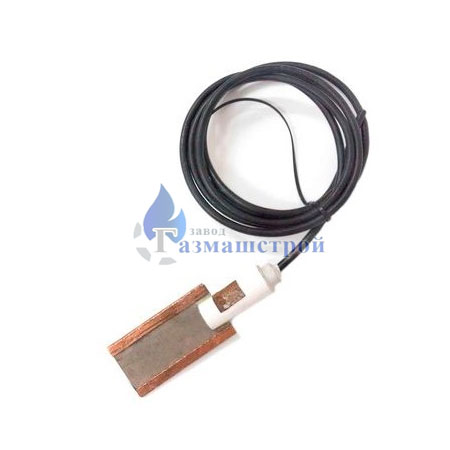

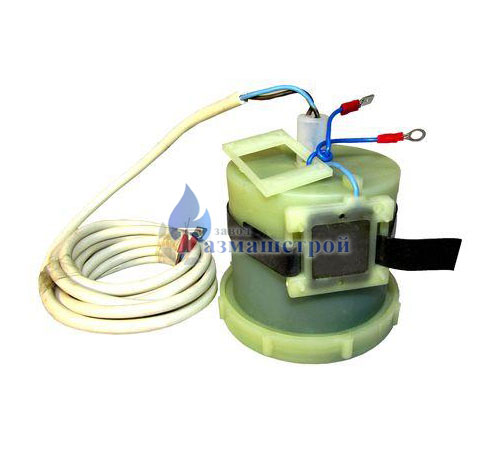

В каталоге «Газмашстроя» представлены ЭДБ-2П, ЭСТД, ЭНЕС-5М, ЭНЕС-1, ЭНЕС-ТТ и ЭНЕС-4М. В карточках приведены сведения о назначении и характеристиках конкретных исполнений. Для сопоставления полезно проверить тип электрохимической системы, условия размещения, требования к измерительным приборам и характеристики кабеля. Сходство названий или размеров само по себе не подтверждает, что два электрода подходят для одной методики.
Почему условия измерения имеют значение
Влажность грунта, контакт электрода со средой и состояние измерительной цепи могут влиять на воспроизводимость результатов. При длительных наблюдениях полезно сохранять историю показаний по каждой точке и отмечать, в каком режиме работала установка защиты. Если значение заметно отличается от предыдущих, прежде чем делать вывод о состоянии сооружения, оценивают также изменения режима станции и состояние цепи измерения.
Для проекта, где применяются разные типы электродов, важно указывать, относительно какого электрода получено каждое значение. Это особенно существенно при сопоставлении результатов нового обследования с архивным протоколом или показаниями системы дистанционного контроля. Выбор опорного электрода и порядок интерпретации показаний определяют документация оборудования и методика контроля на объекте.
Подбор исполнения для объекта
Укажите, нужен ли переносной электрод для обследования трассы или стационарное исполнение для контрольной точки. Для стационарного варианта приложите схему размещения, сведения о среде и требования к длине кабеля. Если требуется замена, сообщите маркировку установленной модели и данные измерительного прибора. По этим сведениям можно сопоставить позиции каталога и уточнить, какая комплектация соответствует проекту.
