Вставки электроизолирующие (ВЭИ)
Вставка Электроизолирующая ВЭИ применяют для формирования электрически независимых участков трубопровода. Основная задача изделия — разорвать электрическую цепь между защищаемой линией и объектом, который заземлён, не имеет защиты либо работает со своей системой электрохимической защиты. Такое секционирование помогает задать корректные границы действия ЭХЗ и снизить влияние блуждающих токов.
ВЭИ используют в сетях, транспортирующих природный, искусственный и сжиженный углеводородный газ, нефть, нефтепродукты и другие совместимые среды. Конструкция обычно включает металлические патрубки, диэлектрический силовой элемент и герметизирующий узел. Конкретный вариант выбирают не по одному диаметру: важны рабочее и испытательное давление, марка и толщина трубы, температура, способ монтажа, внешняя изоляция и требования проектной документации.
Завод «Газмашстрой» подбирает электроизолирующие вставки для строительства и реконструкции трубопроводов. Для запроса укажите параметры линии и техническое задание. Это позволяет согласовать присоединительные размеры и исключить применение изделия вне расчётного режима.
Технические характеристики ВЭИ
|
Параметр |
Исполнение до 9,8 МПа |
Исполнение до 1,6 МПа |
|
Рабочее давление |
до 9,8 МПа |
до 1,6 МПа |
|
Наружный диаметр трубопровода |
57–1420 мм |
25–426 мм |
|
Электрическое сопротивление на воздухе при 1000 В DC |
более 5 МОм |
более 5 МОм |
|
Диэлектрическая прочность |
более 5 кВ |
более 5 кВ |

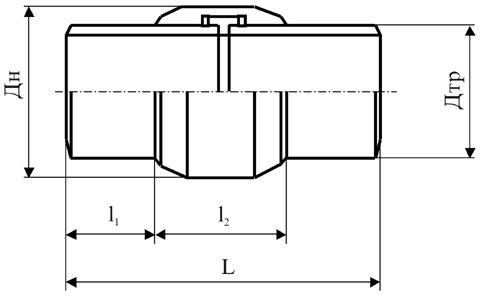

1.Основные габаритно-массовые характеристики
|
Ду, мм |
Рр, МПа |
Рисп, МПа |
Дтр, мм |
Максимальный габарит, мм |
Масса, кг |
|
50 |
9,8 |
14,7 |
57 |
80×500 |
4 |
|
80 |
9,8 |
14,7 |
89 |
130×850 |
12 |
|
100 (108) |
9,8 |
14,7 |
108 |
150×850 |
15 |
|
100 (114) |
9,8 |
14,7 |
114 |
150×850 |
17 |
|
150 |
9,8 |
14,7 |
159 |
280×850 |
24 |
|
200 |
9,8 |
14,7 |
219 |
271×850 |
55 |
|
250 |
9,8 |
14,7 |
273 |
380×1000 |
120 |
|
300 |
9,8 |
14,7 |
325 |
430×1000 |
160 |
Заказать Вставки электроизолирующие (ВЭИ)
Мы пришлём Вам письмо и в ответном письме ожидаем от Вас увидеть технические характеристики нужного Вам оборудования.
На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 400-079, +7 (8452) 400-178. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.
Завод «Газмашстрой» предлагает приобрести Вставки электроизолирующие (ВЭИ) заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. Вставки электроизолирующие (ВЭИ) доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 400-178, +7 (8452) 400-079.
Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на Вставки электроизолирующие (ВЭИ) обращаться в отдел подбора оборудования: +7 (8452) 400-079, +7 (8452) 400-178*
