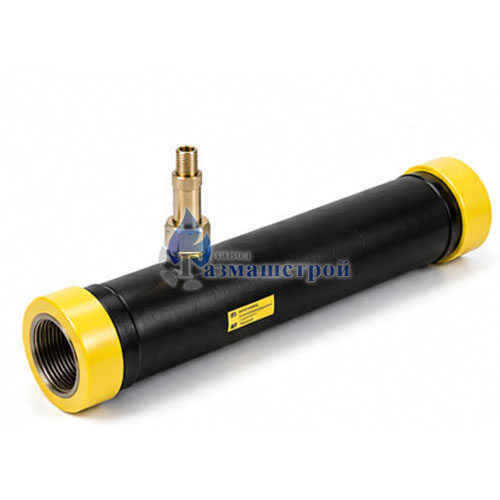

Интеллектуальная вставка ИВ (Патрубок измерительный (ПИ))

Интеллектуальная вставка ИВ — комплекс технических средств и программного обеспечения для контроля напряжённо-деформированного состояния трубопровода в месте установки измерительного патрубка. Решение применяют для непрерывного или периодического мониторинга производственных и потенциально опасных участков линейной части нефтегазопродуктопроводов.

Основой комплекса является патрубок измерительный ПИ — катушка трубопровода с датчиками деформации и температуры, вторичными преобразователями и средствами первичной обработки сигналов. Перед использованием патрубок калибруется нагружением внутренним давлением. В состав ИВ также входят линия связи и контрольный пункт с электроникой, контроллером, аппаратурой передачи данных и источником бесперебойного питания.

Принцип работы основан на сборе измерений, их обработке и передаче в систему телемеханики. Архивирование данных позволяет сохранить информацию при потере связи. Это помогает эксплуатационной службе оперативно оценивать техническое состояние контролируемого участка и принимать решения при появлении признаков отклонения от нормального режима.

При выборе интеллектуальной вставки важно определить место установки, диаметр трубопровода, программу мониторинга, способ связи и требования к интеграции с АСУ ТП. «Газмашстрой» помогает подготовить исходные данные для комплектации системы мониторинга.

Габаритно-массовые характеристики

Технические характеристики

Технические характеристики

Параметр	Значение
Назначение	Мониторинг НДС трубопровода
Состав	ПИ, линия связи, контрольный пункт
Типоразмеры по источнику	Ду 400–1400
НТД по источнику	ТУ 1469-033-05015070-2009
