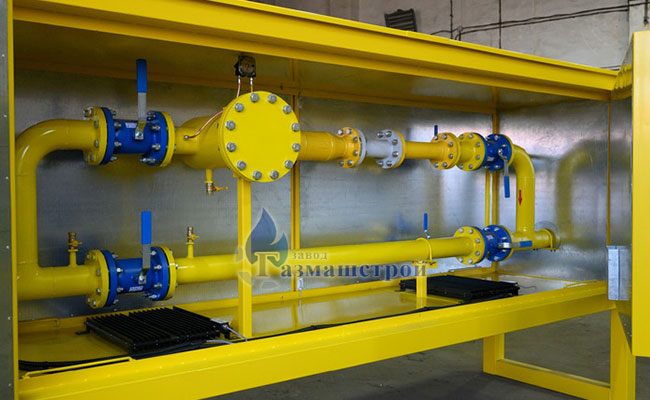

АГП-Ш-РДБК1-50-2-21226-У1— шкафной газорегуляторный пункт

АГП-Ш-РДБК1-50-2-21226-У1 — газорегуляторная установка шкафного типа, предназначенная для снижения давления природного газа и его последующего поддержания на заданном уровне. Оборудование применяется в составе систем газоснабжения промышленных, коммунальных и сельскохозяйственных объектов. Конкретные параметры установки определяются проектом и требованиями к пропускной способности газорегуляторного пункта.

Модель построена на базе регулятора давления газа РДБК1 и имеет условный диаметр входного присоединения 50 мм. Шкафное исполнение позволяет разместить технологическое оборудование на открытой площадке, защитив его от осадков, ветра и других внешних воздействий.

Расшифровка обозначения АГП-Ш-РДБК1-50-2-21226-У1

Маркировка установки содержит основные сведения о ее конструкции и исполнении:

• АГП-Ш — агрегат газорегуляторный блочный или шкафного типа. Такое оборудование устанавливают на объектах, где необходимо организовать газорегуляторный пункт;

• РДБК1 — тип регулятора давления газа, используемого в составе данной модели;

• 50 — условный диаметр прохода входного фланца, Ду 50;

• 2 — количество линий редуцирования либо вариант исполнения по пропускной способности, предусмотренный проектной документацией;

• 21226 — заводской код модели;

• У1 — климатическое исполнение для эксплуатации на открытом воздухе в районах с умеренным климатом.

Полное обозначение помогает точно определить комплектацию изделия и подобрать относящиеся к нему технические документы. Заводской код 21226 используется при поиске паспорта, руководства по эксплуатации и другой документации производителя.

Для чего предназначена установка

Основная задача АГП-Ш-РДБК1-50-2-21226-У1 — подготовка газа перед его подачей потребителю. Давление в подводящем газопроводе может быть выше значения, допустимого для подключенного оборудования. Газорегуляторная установка снижает его до требуемого уровня и поддерживает выходные параметры в установленном диапазоне.

Во время работы расход газа не остается постоянным. Он меняется при включении и отключении котлов, горелок, печей и другого газоиспользующего оборудования. Одновременно возможны колебания давления во входном газопроводе. Регулятор РДБК1 автоматически реагирует на такие изменения и поддерживает заданное давление после редуцирования.

В зависимости от принятой схемы и комплектации установка также может обеспечивать очистку газа от механических примесей, контроль рабочих параметров, автоматическое прекращение подачи при недопустимом повышении или понижении давления. Точный состав узлов необходимо уточнять по паспорту конкретного изделия.

Особенности регулятора давления РДБК1

РДБК1 относится к регуляторам давления газа, предназначенным для работы в системах редуцирования. Он снижает высокое или среднее входное давление и автоматически удерживает установленное выходное значение.

Применение регулятора РДБК1 позволяет:

• стабилизировать давление перед газопотребляющим оборудованием;

• компенсировать изменения расхода газа;

• уменьшить влияние колебаний давления на входе;

• организовать автоматическую работу пункта без постоянной ручной регулировки.

Рабочие параметры регулятора выбирают не только по диаметру присоединения. При подборе учитывают входное и требуемое выходное давление, максимальный и минимальный расход, характеристики газа, допустимую погрешность регулирования и условия эксплуатации.

Присоединительный диаметр Ду 50

Число 50 в маркировке означает условный диаметр входного фланца — Ду 50. Установка рассчитана на присоединение к соответствующему участку газопровода.

Совпадение условного диаметра само по себе еще не подтверждает правильность выбора модели. Установки с одинаковым Ду могут отличаться по пропускной способности, диапазонам давления, схеме редуцирования и составу автоматики. Поэтому окончательный подбор выполняют на основании расчета и проектных данных.

Две линии редуцирования

Цифра 2 обозначает исполнение с двумя линиями редуцирования либо определенный изготовителем вариант по пропускной способности. Фактическая схема зависит от проекта и комплектации заказа.

Двухлинейное решение может применяться для повышения надежности газоснабжения. В распространенной схеме одна линия работает как основная, а вторая используется в качестве резервной. При необходимости проектом может быть предусмотрен другой режим эксплуатации.

Наличие резервной линии упрощает проведение обслуживания и помогает сохранить подачу газа при выводе части оборудования из работы. Порядок переключения линий и допустимые режимы должны соответствовать инструкции производителя и проектной документации объекта.

Климатическое исполнение У1

Обозначение У1 указывает на возможность эксплуатации газорегуляторной установки на открытом воздухе в условиях умеренного климата. В соответствии с ГОСТ 15150-69 для данного исполнения предусмотрен диапазон температуры окружающей среды от –45 до +40 °C.

Шкаф защищает размещенные внутри узлы от прямого воздействия осадков и ветра. При этом площадка должна быть подготовлена в соответствии с проектом, а монтаж — выполнен с соблюдением требований промышленной и пожарной безопасности.

Перед вводом оборудования в эксплуатацию проверяют герметичность соединений, правильность монтажа трубопроводов, состояние запорной арматуры, настройки регулятора и защитных устройств. Эксплуатация за пределами предусмотренных температурных и рабочих параметров не допускается.

Где применяется АГП-Ш-РДБК1-50-2-21226-У1

Установка может использоваться в системах газоснабжения:

• производственных предприятий;

• котельных и теплогенерирующих объектов;

• коммунальной инфраструктуры;

• складских и административных комплексов;

• сельскохозяйственных предприятий;

• отдельных технологических линий.

Возможность применения модели на конкретном объекте определяется проектом. При выборе необходимо сопоставить расчетный расход газа, давление в подводящем трубопроводе, требуемое давление у потребителя и характеристики установленного газового оборудования.

Подбор и заказ оборудования

Для подбора газорегуляторной установки АГП-Ш-РДБК1-50-2-21226-У1 специалистам завода «Газмашстрой» потребуются исходные данные по объекту:

• минимальное и максимальное входное давление;

• требуемое давление на выходе;

• расчетный расход газа;

• состав и характеристики рабочей среды;

• место размещения установки;

• необходимая схема редуцирования;

• требования к узлам учета, обогрева, телеметрии и автоматике.

На основании этих сведений определяется подходящая комплектация. При необходимости конструкция и набор оборудования согласовываются с проектной организацией.

Преимущества заказа в «Газмашстрой»

Завод «Газмашстрой» изготавливает газорегуляторное оборудование для объектов с различными параметрами газопотребления. Модель подбирается с учетом рабочего режима, климатических условий, требуемой пропускной способности и особенностей проектной схемы.

Заказчик получает оборудование с комплектом технической документации. Заводской код 21226 позволяет идентифицировать исполнение и запросить паспорт, руководство по эксплуатации и сведения о комплектации конкретного изделия.

Чтобы получить расчет и коммерческое предложение на АГП-Ш-РДБК1-50-2-21226-У1, направьте специалистам «Газмашстрой» исходные параметры системы газоснабжения. Точный подбор помогает обеспечить стабильную работу оборудования и избежать несоответствия установки проектным нагрузкам.
