Газорегуляторный пункт с корпусом из нержавеющей стали ГРПШ-ГМС-нерж

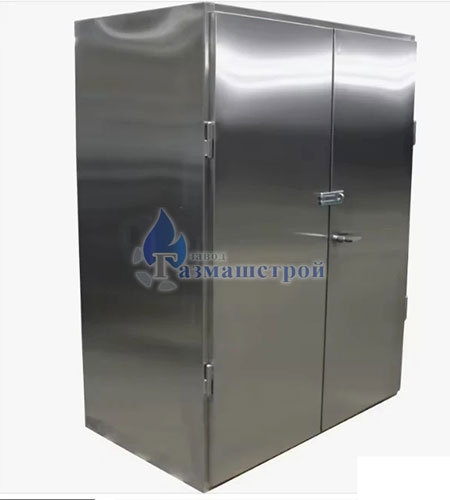

ГРПШ-ГМС-нерж — газорегуляторный пункт в корпусе из нержавеющей стали
Газорегуляторный пункт ГРПШ-ГМС-нерж компании «Газмашстрой» применяется для снижения давления газа, его автоматического поддержания и защиты сети при возникновении аварийного режима. Технологические узлы размещены в закрытом шкафу из нержавеющей стали, устойчивом к атмосферной влаге и коррозии.
Оборудование изготавливается под параметры конкретного объекта. При подборе учитываются расход газа, давление на входе и выходе, количество линий редуцирования, способ подключения и условия эксплуатации.
Назначение оборудования
ГРПШ-ГМС-нерж предназначен для систем газоснабжения промышленных предприятий, котельных, коммунальных сооружений, коммерческих зданий и сельскохозяйственных объектов. Пункт подготавливает газ к подаче на горелочные устройства и другое газоиспользующее оборудование.
В процессе работы установка выполняет следующие функции:
- очищает газ от механических частиц;
- снижает высокое или среднее давление до требуемого уровня;
- стабилизирует давление после регулятора;
- контролирует рабочие параметры;
- прекращает подачу при опасном отклонении давления;
- обеспечивает возможность обслуживания установленной арматуры.
Набор функций зависит от комплектации. В проект можно включить резервную линию, байпас, узел учета расхода, обогрев и средства дистанционного контроля.
Почему используется нержавеющий корпус

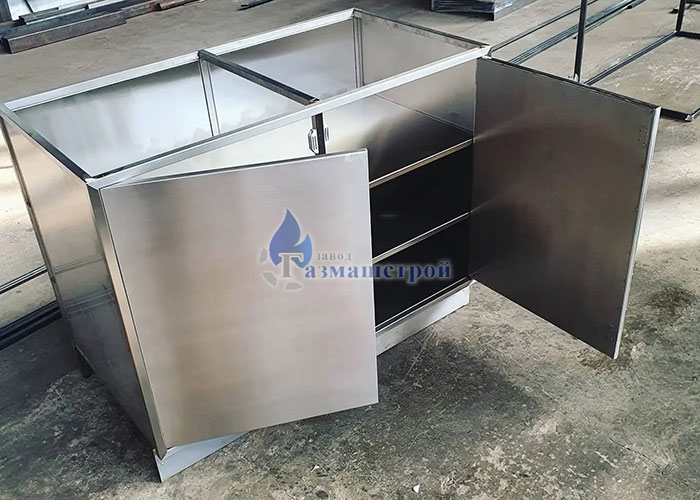

Обычный стальной шкаф защищают от коррозии лакокрасочным покрытием. В исполнении ГРПШ-ГМС-нерж наружная оболочка изготовлена из нержавеющей стали. Материал сохраняет стойкость при контакте с влагой и не требует периодического окрашивания.
Такое решение целесообразно для площадок с повышенной влажностью, частыми осадками или особыми требованиями к внешнему виду оборудования. Нержавеющий корпус также подходит для предприятий, где сокращение объема обслуживания имеет практическое значение.
Преимущества данного исполнения:
- устойчивость шкафа к атмосферной коррозии;
- отсутствие необходимости регулярно восстанавливать краску;
- защита внутренних устройств от осадков;
- длительное сохранение аккуратного внешнего вида;
- удобный доступ к оборудованию через распашные двери;
- возможность наружного размещения.
Марка нержавеющей стали, конструкция шкафа и климатическое исполнение согласовываются при оформлении заказа.
Комплектация ГРПШ-GMS-нерж
Основным элементом пункта является регулятор, который снижает давление и поддерживает его на заданном уровне. Перед ним устанавливается фильтр для задержания окалины, пыли и других твердых примесей. Запорная арматура позволяет отключить отдельный участок при проверке или ремонте.
За безопасность отвечают предусмотренные схемой защитные устройства. Они перекрывают поток либо сбрасывают избыточное давление при выходе контролируемого параметра за установленный предел.
| Узел | Выполняемая задача |
|---|---|
| Газовый фильтр | Очистка рабочей среды от твердых загрязнений |
| Регулятор давления | Редуцирование и стабилизация давления |
| Запорная арматура | Отключение оборудования от газопровода |
| Предохранительный запорный клапан | Прекращение подачи газа при аварии |
| Сбросное устройство | Защита выходного участка от превышения давления |
| Манометры или датчики | Контроль параметров до и после редуцирования |
| Байпас | Временная подача газа в предусмотренных проектом режимах |
| Узел учета | Измерение объема потребляемого газа |
| Система обогрева | Поддержание условий работы при низкой температуре |
Точный состав определяется функциональной схемой. Устанавливать необязательные узлы без учета условий эксплуатации нецелесообразно: это повышает цену и усложняет обслуживание.
Варианты технологической схемы
Для объекта с допустимым перерывом в подаче газа может использоваться одна линия редуцирования. При необходимости непрерывной работы выбирают схему с основной и резервной линиями. Резерв позволяет проводить обслуживание рабочего контура без длительной остановки системы.
Байпас применяется только в порядке, установленном проектной и эксплуатационной документацией. Если предприятию требуется коммерческий или технологический контроль потребления, ГРПШ комплектуется узлом учета расхода газа.
Возможные исполнения:
- одна линия редуцирования;
- одна линия с байпасом;
- основная и резервная линии;
- две линии с узлом учета;
- схема с обогревом;
- исполнение с датчиками и передачей сигналов.
Основные характеристики
Параметры ГРПШ-ГМС-нерж нельзя определять только по названию изделия. Они зависят от установленного регулятора, диаметров трубопроводов и состава автоматики.
| Характеристика | Как определяется |
|---|---|
| Максимальный расход газа | По расчетному потреблению объекта |
| Входное давление | По параметрам распределительной сети |
| Требуемое давление на выходе | По характеристикам потребляющего оборудования |
| Число линий | По категории надежности газоснабжения |
| Диаметр патрубков | По расходу, давлению и проекту трубопровода |
| Направление потока | По схеме размещения пункта |
| Тип обогрева | По климатическим условиям |
| Контроль и телеметрия | По требованиям проекта |
| Габариты шкафа | По составу и расположению оборудования |
Все окончательные значения фиксируются в паспорте изготовленного пункта.
Что указать при заказе
Для подбора газорегуляторного пункта необходимо подготовить исходные данные. К ним относятся вид рабочей среды, минимальный и максимальный расход, диапазон входного давления и требуемое значение на выходе.
Дополнительно указывают:
- место установки;
- температуру окружающей среды;
- количество рабочих и резервных линий;
- необходимость байпаса;
- параметры присоединения;
- требования к учету газа;
- потребность в обогреве;
- состав контрольных приборов;
- направление входного и выходного патрубков.
На основании этих данных специалисты «Газмашстрой» формируют технологическую схему и подбирают оборудование с подходящей пропускной способностью.
Изготовление ГРПШ-ГМС-нерж компанией «Газмашстрой»
ГРПШ-ГМС-нерж поставляется как комплектное заводское изделие. Арматура, регулятор, фильтр и приборы размещаются внутри шкафа с учетом доступа к обслуживаемым элементам. Заказчик получает оборудование, собранное по согласованной схеме и подготовленное к монтажу на объекте.
Чтобы купить ГРПШ-ГМС-нерж, следует направить производителю заполненный опросный лист или проектные параметры. Точный расчет позволяет избежать недостаточной пропускной способности, нестабильного регулирования и неоправданного увеличения стоимости пункта.
