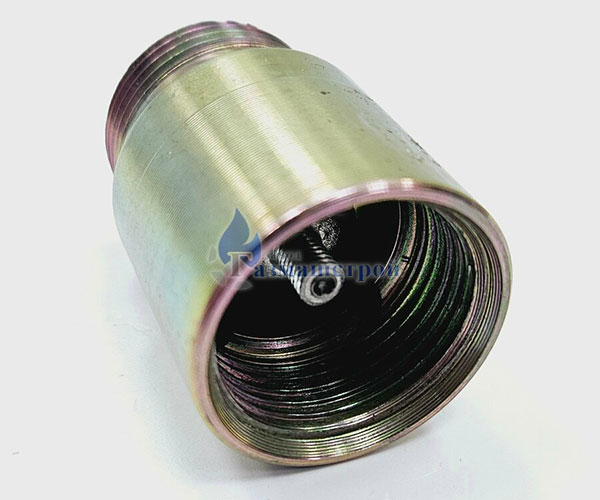

Термозапорный клапан КТЗ-25

На дюймовой газовой линии КТЗ-25 занимает совсем немного места, но его назначение связано с одним из наиболее опасных режимов — пожаром. При критическом нагреве клапан автоматически закрывается и прекращает поступление газа к защищаемому участку. Электрический привод, отдельный датчик температуры и команда от контроллера ему не требуются.

Завод «Газмашстрой» выпускает КТЗ-25 в двух резьбовых вариантах. У одного исполнения внутренняя резьба сочетается с наружной, у другого внутренняя резьба выполнена с обеих сторон. По условному проходу и рабочему давлению модели одинаковы, однако не являются прямой заменой друг другу без учета присоединений.

Такая арматура не участвует в повседневном управлении газом. Она остается открытой годами и должна закрыться именно тогда, когда температура корпуса достигнет порога срабатывания. Поэтому для КТЗ особенно важны правильный выбор модификации, место установки и аккуратный монтаж.

КТЗ-25 в системе безопасности объекта

Ни одно защитное устройство не закрывает все возможные аварийные сценарии. Сигнализатор загазованности реагирует на концентрацию газа в воздухе. Электромагнитный клапан получает команду от автоматики. Ручной кран используют при штатном отключении оборудования. КТЗ-25 действует иначе — он воспринимает нагрев непосредственно своим корпусом.

Это дает два практических преимущества. Во-первых, клапан не зависит от исправности электропроводки, которая во время пожара может быть повреждена одной из первых. Во-вторых, между нагревом и механическим закрытием нет промежуточной цепочки из датчика, кабеля и управляющего модуля.

При этом термозапорный клапан нельзя рассматривать как замену другим средствам защиты. Он дополняет проектную схему и отвечает за конкретную функцию: отсечку потока газа при опасной температуре.

Для каких объектов подходит DN 25

КТЗ-25 устанавливают на трубопроводах условным проходом 25 мм. Такой диаметр встречается на внутренних вводах и ответвлениях, питающих отдельное газопотребляющее оборудование. Клапан может использоваться:

• в котельных небольшой и средней мощности;

• в теплогенераторных;

• на коммунальных объектах;

• перед технологическими горелками и печами;

• в производственных помещениях;

• на локальных участках внутренних газопроводов.

Список не является указанием на обязательное место монтажа. Расположение КТЗ определяют проектом: учитывают планировку помещения, состав потребителей, трассу газопровода и возможные источники штатного нагрева.

Исполнения КТЗ-001-25-00 и КТЗ-001-25-01

Полная маркировка содержит сведения о присоединении:

• КТЗ-001-25-00 — внутренняя резьба на входе и наружная на противоположной стороне;

• КТЗ-001-25-01 — внутренняя резьба с обеих сторон.

Присоединительный размер у обеих моделей — G1. Исполнение -00 удобно включать в линию как переходный элемент между деталями с разным типом резьбы. Модификация -01 устанавливается между двумя патрубками или ниппелями с наружной резьбой.

Разница в длине составляет 3 мм, в массе — 20 г. На новой линии эти значения легко учесть. При замене арматуры в жестко собранном трубопроводе даже небольшое отличие может потребовать корректировки соседнего соединения.

Технические характеристики КТЗ-25

* Общее описание линейки «Газмашстрой» указывает закрытие при нагреве примерно до 80–100 °C. Точную номинальную температуру конкретного исполнения следует проверять по паспорту.

Приведенные габариты относятся к клапанам «Газмашстрой». На рынке представлены КТЗ-25 других заводов с отличающимися размерами. При проектировании или замене оборудования сведения из чужого каталога использовать нельзя.

Как тепловой замок перекрывает газ

Внутри корпуса расположен затвор, который пружина стремится переместить к седлу. В нормальном состоянии проход остается открытым: затвор удерживается специальным упором с легкоплавким элементом.

При пожаре металл корпуса нагревается и передает тепло вставке. Достигнув расчетной температуры, материал плавится либо теряет способность удерживать механизм. Пружина освобождается, затвор садится на седло и перекрывает поток.

Для запуска этого процесса не требуется никаких внешних действий. Именно поэтому КТЗ относят к пассивным средствам защиты. Одновременно с этим клапан не имеет кнопки для обычного тестового закрытия. Проверять его нагревом на установленной линии нельзя.

Срабатывание — серьезное событие. Прежде чем возобновлять газоснабжение, специалисты проверяют состояние трубопровода и подключенного оборудования. Клапан заменяют либо направляют изготовителю на оценку и восстановление, если такая процедура предусмотрена паспортом. После реального пожара повторное применение без решения производителя недопустимо.

Четыре ошибки при выборе КТЗ-25

Первая ошибка — ориентироваться только на DN. Условный проход 25 мм не описывает тип резьбы. Если в проекте требуется внутренняя/внутренняя модификация, вариант -00 не встанет на подготовленное место без переходных деталей.

Вторая ошибка — не проверять давление. Для рассматриваемых исполнений завод указывает максимум 6 атм, или примерно 0,6 МПа. Если расчетное давление выше, нужен другой тип защитной арматуры.

Третья ошибка — сравнивать размеры по карточке другого производителя. Обозначение КТЗ-25 не гарантирует одинаковую строительную длину у всех заводов.

Четвертая ошибка — покупать клапан без паспорта. Для защитного устройства важны не только размеры, но и подтвержденная температура срабатывания, условия эксплуатации и правила обращения после закрытия.

Как выбрать место без ложного нагрева

Термочувствительный узел реагирует на температуру корпуса и не распознает причину нагрева. Если КТЗ-25 установлен вплотную к горячей поверхности, он может закрыться при нормальной работе оборудования. Поэтому рядом не должно быть дымохода, неизолированного теплообменника или другого постоянного источника высокой температуры.

Для клапанов этой группы обычно приводится диапазон окружающего воздуха от −45 до +40 °C. Перед монтажом его обязательно уточняют по паспорту поставляемого изделия. Если на площадке возможна более высокая штатная температура, проектное решение пересматривают.

Прямое солнечное излучение тоже создает нежелательный нагрев, особенно внутри закрытого металлического шкафа. При необходимости используют предусмотренную проектом защиту, но сам клапан не укутывают теплоизоляцией. Изоляция способна замедлить прогрев при пожаре.

К корпусу должен оставаться доступ. Во время осмотра специалисту необходимо видеть маркировку и состояние соединений, а после срабатывания — иметь возможность демонтировать клапан.

Подготовка резьбового участка

До монтажа проверяют полное обозначение, резьбу G1, направление стрелки на корпусе и отсутствие повреждений. Клапан должен находиться в открытом состоянии. Следы удара, деформация или признаки перегрева являются основанием не устанавливать изделие до проверки.

Ответные резьбы очищают. Уплотнительный материал выбирают с учетом газовой среды и температурных условий. Его наносят без избытка, чтобы фрагменты не попали внутрь и не помешали движению затвора.

При затяжке инструмент ставят на предусмотренные грани корпуса. Нельзя удерживать клапан за элементы теплового механизма или пытаться выправить им несоосный трубопровод. Сначала устраняют перекос, затем собирают соединение.

После установки проверяют герметичность. Газ на участок подают плавно, поскольку резкий перепад давления создает ударную нагрузку. Все работы выполняет квалифицированный персонал по проекту и паспорту КТЗ-25.

Что происходит во время эксплуатации

Клапану не нужна электрическая диагностика. В нем нет батареи, кабеля или программных настроек. Однако отсутствие электроники не означает, что изделие можно забыть до аварии.

При периодическом осмотре проверяют:

• герметичность резьбовых соединений;

• целостность корпуса и покрытия;

• отсутствие коррозии;

• отсутствие механического напряжения от труб;

• отсутствие постоянного нагрева;

• читаемость маркировки;

• соответствие исполнения проекту.

Если рядом проводились сварочные либо другие горячие работы, состояние КТЗ оценивают отдельно. Локальный нагрев может повлиять на легкоплавкую вставку, даже если затвор не закрылся полностью. На время таких операций клапан демонтируют или защищают в соответствии с технологией работ.

Самостоятельно разбирать КТЗ, менять пружину или возвращать затвор в исходное положение нельзя. Защитные характеристики после такого вмешательства не подтверждены.

Что написать в заявке

Чтобы купить КТЗ-25 подходящего исполнения, поставщику передают не только название, но и условия применения. В запрос включают:

1. КТЗ-001-25-00 или КТЗ-001-25-01;

2. рабочую среду;

3. максимальное давление;

4. необходимый порог срабатывания;

5. количество клапанов;

6. требования к паспортам и сертификатам;

7. город и условия доставки.

При замене установленного изделия желательно приложить фотографию маркировки и измеренную монтажную длину. Это помогает исключить путаницу между производителями и вариантами резьбы.

Цена КТЗ-25 зависит от модификации, объема партии и комплекта документации. После проверки исходных данных специалисты завода «Газмашстрой» могут подтвердить исполнение и подготовить коммерческое предложение.
