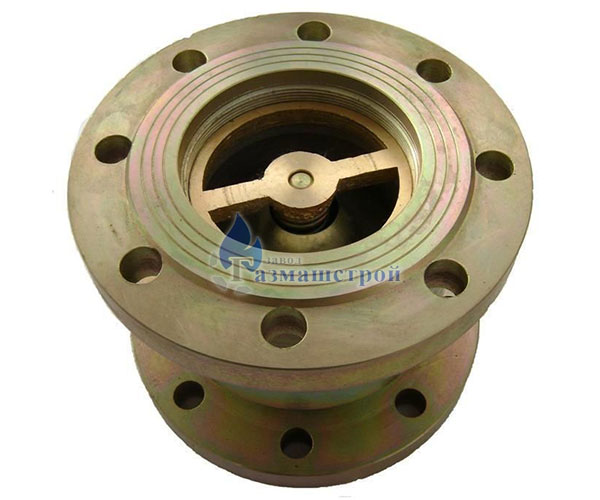

Термозапорный клапан КТЗ-80

Термозапорный клапан КТЗ-80 завода «Газмашстрой» предназначен для автоматической остановки подачи газа при пожаре. В обычных условиях он остаётся открытым и не мешает движению рабочей среды. Если корпус нагревается до критического уровня, чувствительный элемент освобождает подпружиненный затвор — проход перекрывается без команды оператора и без электрического питания.

Типоразмер DN 80 применяют на газопроводах котельных, теплогенераторных и производственных объектов, где требуется большая пропускная способность, чем у резьбовой арматуры малых диаметров. В каталоге изготовителя модель представлена во фланцевом исполнении КТЗ-001-80ф. Это важно указывать полностью: обозначение «КТЗ-80» используется разными предприятиями, а технические параметры одноимённых изделий могут заметно различаться.

Какую задачу решает КТЗ-80

Опасность пожара на газифицированном объекте связана не только с открытым пламенем. Пока газ поступает к оборудованию, он способен поддерживать горение и увеличивать последствия аварии. КТЗ-80 создаёт автономную точку отсечки. Его работа основана на местном тепловом воздействии, поэтому клапан сохраняет функциональность даже при исчезновении электропитания или повреждении кабелей.

При этом назначение устройства необходимо понимать точно. КТЗ не обнаруживает утечку, не измеряет концентрацию газа и не контролирует давление в трубопроводе. Для этих задач используют другие приборы. Термозапорный клапан реагирует именно на нагрев в месте установки и является одним из элементов комплексной системы безопасности.

Технические характеристики КТЗ-80 «Газмашстрой»

Ниже приведены каталожные данные завода для исполнения КТЗ-001-80ф.

* Производитель описывает срабатывание серии КТЗ при повышении температуры газовой трубы свыше диапазона 80–100 °C. Точное значение, параметры фланцев, рабочую среду и допустимые условия эксплуатации следует сверять по паспорту поставляемого клапана.

Принцип действия без сложной автоматики

В металлическом корпусе размещён затвор, на который воздействует сжатая пружина. Пока температура остаётся штатной, запорный элемент удерживается легкоплавким стопором, а проход открыт. При сильном нагреве стопор теряет удерживающую способность. Пружина перемещает затвор к седлу, и подача газа прекращается.

Такой механизм не зависит от автоматики верхнего уровня. Для него не нужны контроллер, реле, привод или отдельная линия питания. Но автономность не означает, что устройство можно устанавливать произвольно. Если клапан расположен слишком близко к постоянно горячей поверхности, возникает риск нештатного нагрева. Если корпус закрыт теплоизоляцией либо массивным коробом, его тепловая реакция может измениться. Поэтому место монтажа определяют проектом и проверяют по паспорту.

Почему для DN 80 используют фланцы

КТЗ-80 относится к фланцевой арматуре. Для трубопровода такого прохода соединение должно обеспечивать надёжное уплотнение, возможность контролируемой сборки и демонтажа. Перед установкой сверяют не только DN, но и исполнение ответных фланцев, расположение крепёжных отверстий, допустимое давление, тип прокладки и строительную длину.

Номинал DN 80 нельзя трактовать как точный внешний диаметр корпуса или трубы. Это условное обозначение прохода. Поэтому клапан не подбирают по одному измерению рулеткой. Для замены существующей арматуры нужны данные шильдика, паспорт, габаритная схема и параметры присоединения.

Вес клапана составляет 11 кг. Вместе с фланцами, крепежом и участком трубы узел создаёт ощутимую нагрузку. Опоры и подвесы рассчитывают так, чтобы корпус КТЗ не воспринимал массу трубопровода и не служил средством исправления его несоосности.

Где устанавливают термозапорный клапан DN 80

КТЗ-80 используют на линиях, подающих газ к котлам, горелкам, печам и технологическим установкам. Наиболее характерные объекты — отдельно стоящие и встроенные котельные, промышленные теплогенераторные, коммунальные предприятия и производственные цеха.

Расположение выбирает проектная организация с учётом направления потока, планировки помещения и возможных источников тепла. Клапан должен оставаться доступным для осмотра. Его не закрывают несъёмной отделкой, не размещают в месте постоянного воздействия горячего воздуха и не используют вместо штатного ручного крана.

Правильно установленный КТЗ дополняет запорную арматуру, сигнализаторы загазованности и другие предусмотренные проектом средства. Каждый компонент отвечает на свой опасный фактор, поэтому исключение одного устройства нельзя компенсировать наличием другого.

Что проверить перед монтажом

Работы на газопроводе выполняет специализированный персонал в соответствии с проектом и действующими требованиями. До сборки необходимо осмотреть изделие и сопроводительные документы. Маркировка на корпусе должна соответствовать заявке: КТЗ-001-80ф, DN 80, максимальное рабочее давление 6 атм.

Также проверяют отсутствие вмятин, трещин, коррозии и повреждений фланцевых поверхностей. Загрязнения и транспортировочные заглушки удаляют в установленном порядке. Попадание посторонних предметов внутрь корпуса недопустимо.

Ответные фланцы должны быть соосны. Нельзя стягивать перекошенные участки трубопровода болтами через корпус клапана. Крепёж затягивают равномерно, обычно по перекрёстной схеме, соблюдая требования проекта к моменту затяжки и материалу уплотнений. После монтажа узел испытывают на герметичность предусмотренным способом и только затем допускают к работе.

Эксплуатация и действия после срабатывания

КТЗ-80 не требует постоянного вмешательства оператора, однако его состояние контролируют при регламентных осмотрах. Проверяют доступность корпуса, сохранность маркировки, отсутствие внешней коррозии, механических повреждений, следов перегрева и утечки в зоне фланцев.

Запрещено искусственно нагревать устройство для проверки, блокировать затвор, разбирать корпус на действующем газопроводе или пытаться изменить температуру срабатывания. Такие действия нарушают расчётную работу защитного узла.

По информации каталога «Газмашстрой», клапан после срабатывания подлежит замене. Если КТЗ оказался в зоне пожара, одного внешнего осмотра недостаточно: газопровод обследуют, причину аварии устраняют, а дальнейшие работы выполняют по проектной и эксплуатационной документации. Повторную подачу газа производят только после необходимых проверок.

Как выбрать КТЗ-80 без ошибки

Наименование «термозапорный клапан КТЗ-80» ещё не является полной спецификацией. При подборе последовательно проверяют:

• условный проход газопровода — DN 80;

• расчётное и рабочее давление;

• фланцевое исполнение и присоединительные размеры;

• строительную длину и доступное место для установки;

• направление потока и разрешённое монтажное положение;

• рабочую среду и температурные условия;

• наличие паспорта и требуемых подтверждающих документов.

Особое внимание нужно уделить давлению. В продаже встречаются КТЗ-80 других изготовителей, рассчитанные на 1,6 МПа и имеющие другие габариты. Для рассматриваемого изделия «Газмашстрой» в каталоге указано максимальное рабочее давление 6 атм. Переносить характеристики с одной серии на другую нельзя, даже если условный проход совпадает.

Как сформировать заявку поставщику

Чтобы купить КТЗ-80 подходящего исполнения, в запросе лучше указать не одно короткое название, а полный набор исходных данных. Пример формулировки: «Клапан термозапорный КТЗ-001-80ф производства завода “Газмашстрой”, DN 80, фланцевый, максимальное рабочее давление 6 атм».

К заявке добавляют количество, место эксплуатации, сведения об ответных фланцах, требования к комплекту документов и адрес доставки. Для объекта реконструкции полезны фотография шильдика старого устройства и фрагмент спецификации проекта.

Цена КТЗ-80 может зависеть от объёма партии, сроков изготовления, условий поставки и требуемой документации. Поэтому корректное коммерческое предложение получают после согласования технической части. Слишком низкая цена без подтверждения изготовителя и характеристик может означать, что предложено другое исполнение.

Преимущества КТЗ-80 «Газмашстрой»

Основное достоинство модели — независимая от электричества реакция на опасный нагрев. Устройство имеет понятный механический принцип работы, подходит для газопровода DN 80 и монтируется в разъёмное фланцевое соединение. Каталожные габариты позволяют заранее подготовить монтажный участок, а полное заводское обозначение помогает исключить путаницу при закупке.

Однако эффективность клапана определяется всей цепочкой: корректным проектом, точным подбором, качественным монтажом и регулярным осмотром. Даже исправное изделие не даст ожидаемого результата, если его разместить в неподходящей температурной зоне или установить с нарушением направления потока.
