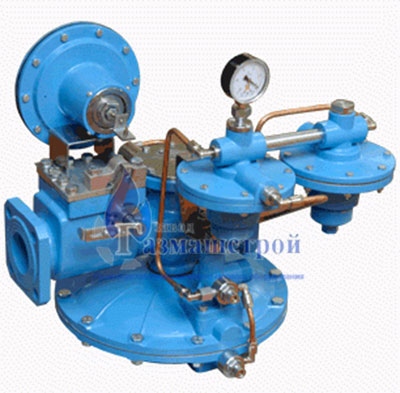

Регулятор давления газа РДГ-80В/64 (Ду 80, седло 64 мм)
РДГ-80В/64 — пилотный регулятор давления газа с условным проходом Ду 80 и сменным седлом диаметром 64 мм. Он снижает входное давление до заданного уровня и автоматически поддерживает его при изменении расхода у потребителей. Исполнение «В» относится к регуляторам повышенного выходного давления: диапазон настройки для рассматриваемой модели составляет 0,03–0,6 МПа. Оборудование применяют в газорегуляторных пунктах и установках промышленных и коммунальных объектов, если параметры узла соответствуют проекту и паспорту изделия.
В одном корпусе совмещены функция редуцирования и аварийного отключения подачи газа. Пока давление за регулятором находится в допустимых пределах, рабочий клапан изменяет проходное сечение, а отсечной клапан остается взведенным. Если давление после регулятора становится выше или ниже заданного порога, механизм контроля освобождает отсечной клапан и тот перекрывает поток. Такая защита особенно важна для линий, где недопустимы как превышение давления у потребителя, так и его резкое падение. Пределы срабатывания подбираются под конкретную схему газоснабжения.
Устройство и принцип работы

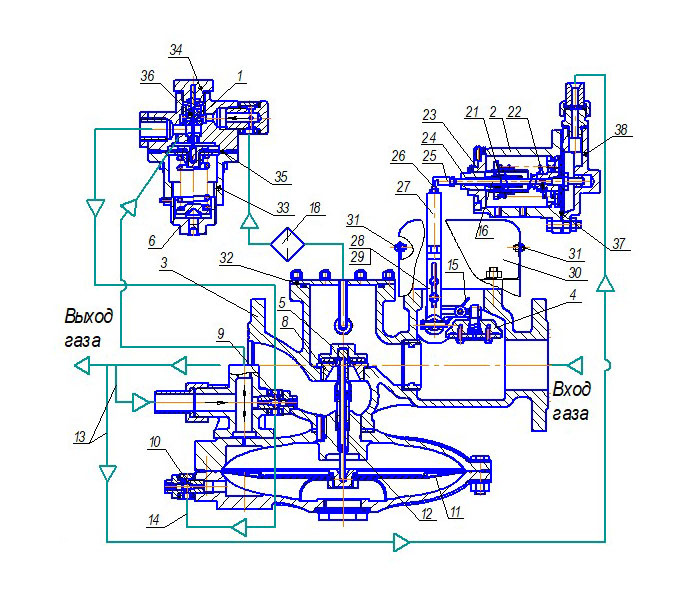

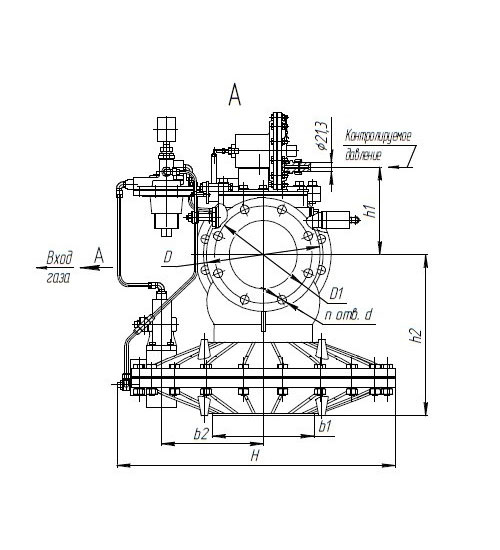

Основные узлы РДГ-80В/64 — исполнительное устройство с рабочим и отсечным клапанами, регулятор управления и механизм контроля выходного давления. В корпусе исполнительного устройства находится седло; движение мембранного привода передается рабочему клапану через стержень. Пилот формирует управляющее давление, необходимое для перестановки клапана. Настроечный стакан служит для задания требуемого давления после регулятора. Газ, поступающий в управляющий контур, предварительно проходит через фильтр, защищающий его от механических частиц.
Для рабочего регулирования и для отсечного механизма предусмотрены раздельные импульсы выходного давления. Это позволяет проверять срабатывание защиты без отключения потребителя, если такая проверка выполняется в соответствии с документацией на изделие и требованиями действующей схемы. На отсечном клапане предусмотрен перепускной узел: при пуске он помогает выровнять давление по обе стороны клапана перед его взводом. Детали управляющего и исполнительного узлов соединены импульсными трубками, состояние которых влияет на правильность работы всего регулятора.
При увеличении потребления газа давление после регулятора стремится снизиться. Изменение давления в мембранных полостях перемещает рабочий клапан, увеличивая проход между уплотнением и седлом. Когда расход уменьшается, клапан прикрывается и ограничивает подачу. Таким образом регулятор возвращает выходное давление к установленному значению без постоянного участия оператора. При прекращении расхода рабочий клапан закрывает седло. В аварийном режиме действует уже отдельный механизм контроля: он высвобождает отсечной клапан, который под усилием пружины прекращает подачу газа.
Технические характеристики РДГ-80В/64
| Параметр | Значение |
|---|---|
| Рабочая среда | Природный газ |
| Условный проход входного патрубка | DN 80 |
| Условный проход выходного патрубка | DN 80 |
| Диаметр седла | 64 мм |
| Максимальное входное давление | 1,2 МПа |
| Диапазон настройки выходного давления | 0,03–0,6 МПа |
| Зона пропорциональности | ±10 % от установленного выходного давления* |
| ПЗК: срабатывание при понижении выходного давления | 0,003–0,03 МПа |
| ПЗК: срабатывание при повышении выходного давления | 0,0375–0,16 МПа; со сменными пружинами — 0,16–0,75 МПа |
| Точность срабатывания ПЗК при выходном давлении до 0,005 МПа | Не более ±10 % |
| Точность срабатывания ПЗК при выходном давлении свыше 0,005 МПа | Не более ±5 % |
| Герметичность рабочего и отсечного клапанов | Класс А по ГОСТ 9544-2015 |
| Материал корпуса | АК7ч (АЛ9) по ГОСТ 1583-93 |
| Присоединение | Фланцевое по ГОСТ 33259-2015, исполнение В, PN 1,6 МПа |
| Строительная длина | 502 мм |
| Масса | Не более 50 кг |
* Указанная зона пропорциональности относится к изменению входного давления не более чем на ±30 %. Диапазон срабатывания ПЗК при повышении давления зависит от комплекта настроечных пружин. Параметры конкретного изделия уточняют по паспорту.
Выбор исполнения по условиям работы
Подбирать РДГ-80В/64 только по диаметру трубопровода недостаточно. Нужно сопоставить минимальное и максимальное входное давление, расчетный и минимальный расход, требуемую настройку выходного давления, пропускную способность при конкретном перепаде, присоединительные размеры и параметры защитного отключения. В таблице ниже сохранены все значения пропускной способности из исходных данных для разных сочетаний входного и выходного давлений. Прочерк означает, что для такой комбинации значение не приведено; его нельзя считать нулевой пропускной способностью.
Пропускная способность РДГ-80В/64, м³/ч
В строках указано входное давление, в столбцах — выходное давление, МПа. Таблица приведена полностью по исходным данным:
| Рвх, МПа |
0,001–0,01 | 0,03 | 0,05 | 0,06 | 0,08 | 0,10 | 0,15 | 0,20 | 0,30 | 0,40 | 0,50 | 0,60 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,10 | 2200 | 2151 | 1938 | 1818 | 1378 | — | — | — | — | — | — | — |
| 0,15 | 2762 | 2762 | 2737 | 2639 | 2534 | 2282 | — | — | — | — | — | — |
| 0,20 | 3430 | 3430 | 3430 | 3430 | 3399 | 3313 | 2727 | — | — | — | — | — |
| 0,25 | 3989 | 3989 | 3989 | 3989 | 3989 | 3971 | 3676 | 2797 | — | — | — | — |
| 0,30 | 4400 | 4400 | 4400 | 4400 | 4400 | 4400 | 4334 | 3917 | — | — | — | — |
| 0,40 | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 | 5451 | 4550 | — | — | — |
| 0,50 | 6600 | 6600 | 6600 | 6600 | 6600 | 6600 | 6600 | 6600 | 6377 | 5267 | — | — |
| 0,60 | 7700 | 7700 | 7700 | 7700 | 7700 | 7700 | 7700 | 7700 | 7700 | 7666 | 5558 | — |
| 0,70 | 8800 | 8800 | 8800 | 8800 | 8800 | 8800 | 8800 | 8800 | 8800 | 8720 | 7964 | 6037 |
| 0,80 | 9900 | 9900 | 9900 | 9900 | 9900 | 9900 | 9900 | 9900 | 9900 | 9900 | 9565 | 8482 |
| 0,90 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 10905 | 10304 |
| 1,0 | 12100 | 12100 | 12100 | 12100 | 12100 | 12100 | 12100 | 12100 | 12100 | 12100 | 12000 | 11818 |
| 1,1 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 13200 | 11947 |
| 1,2 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 | 14300 |
В исходной таблице имеется столбец для Рвых 0,001–0,01 МПа, хотя заявленный диапазон настройки РДГ-80В/64 начинается с 0,03 МПа. Данные этого столбца сохранены для полноты; применимость к данному исполнению следует уточнять по паспорту и у изготовителя.
Монтаж и заказ
Перед установкой проверяют направление потока, соответствие фланцев, чистоту газопровода и наличие исправных импульсных линий. Пуск, настройку пилота и проверку пределов срабатывания ПЗК проводят обученные специалисты по проекту и руководству по эксплуатации. При заказе у Газмашстрой целесообразно указать входное и выходное давления, расход газа, требуемые настройки отключения и условия размещения. Это позволит уточнить комплектацию, подтвердить расчетную пропускную способность и подобрать исполнение для конкретного объекта.
