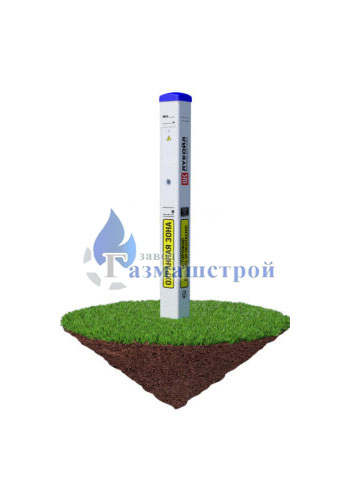

Контрольно-измерительные пункты КИП-ТЭС
Контрольно-измерительные пункты КИП-ТЭС обеспечивают доступ к цепям контроля электрохимической защиты подземных металлических сооружений. Через клеммную панель специалисты подключают измерительное оборудование и выполняют проверки, необходимые для оценки работы противокоррозионной защиты. Завод Газмашстрой принимает заявки на подбор контрольно-измерительных пунктов с учётом проекта, места размещения и требуемой комплектации.
Назначение и выбор комплектации
При подборе КИП важно заранее определить, какие цепи необходимо вывести на панель и сколько подключений потребуется при обслуживании объекта. Это позволяет согласовать число измерительных и силовых зажимов, расположение выводов и состав дополнительного оборудования. Для заказа удобно приложить схему подключения, требования к маркировке и сведения об условиях эксплуатации.
Выбор конструкции зависит от места установки. На открытой трассе важны заметность стойки и удобство доступа к контактам. На благоустроенной территории может потребоваться скрытое размещение. Для слабонесущих грунтов отдельно рассматривают способ закрепления. Конкретное решение принимают по проекту: обозначение типа само по себе не заменяет проверку условий монтажа.
Исполнения КИП-ТЭС
Выберите тип, чтобы перейти к его описанию:
КИП-ТЭС тип 1 — Треугольная стойка для установки в грунт
Исполнение размещают над подземным сооружением. Треугольное сечение образовано гранями шириной 180 мм; высота стойки выбирается в пределах 1800–3000 мм. При монтаже в грунте оставляют заглублённую часть длиной 500–700 мм, ориентируясь на нанесённую отметку.
В состав входят стойка с маркировкой, сигнальный колпак, одна или несколько клеммных панелей и запираемая крышка. Нижний удерживающий элемент препятствует извлечению стойки. Для болотистых участков предусматривают дополнительное закрепление: при согласовании заказа важно указать характеристики грунта и диаметр трубопровода.
КИП-ТЭС тип 2 — Квадратная стойка с закрытой клеммной панелью
Тип 2 рассчитан на заглублённое размещение над подземным объектом. Поперечное сечение — квадрат со стороной 200 мм. Стойка имеет высоту 1800–3000 мм; подземная часть при установке составляет 500–700 мм.
Внутри располагаются клеммные панели, доступ к которым закрывает крышка с запирающим механизмом. На корпус наносят информационные обозначения, сверху устанавливают сигнальный колпак. Удерживающая часть снижает риск несанкционированного извлечения. При подборе этого варианта необходимо согласовать количество подключений и свободное пространство для размещения оборудования.
КИП-ТЭС тип 2.1 — Квадратная стойка с выдвижной верхней частью
Габариты основного профиля соответствуют квадрату 200 × 200 мм. Главное конструктивное отличие типа 2.1 — подвижная верхняя часть: специальный механизм позволяет поднимать и опускать крышку, а замок ограничивает доступ к контактным соединениям.
Исполнение предназначено для установки в грунт. Высоту задают в диапазоне 1800–3000 мм, глубину заглубления — 500–700 мм. Комплектация включает информационную стойку, сигнальный колпак, клеммные панели и удерживающее устройство. При выборе места следует предусмотреть пространство для перемещения верхней части и проведения измерений.
КИП-ТЭС тип 3 — Крепление на надземной части сооружения
Этот вариант используют там, где пункт требуется закрепить на надземной части подземного сооружения. Для монтажа служит платформа с хомутами и прокладками. Квадратная стойка имеет сторону 200 мм, её высота в зависимости от исполнения составляет 500–1000 мм.
Контактные зажимы находятся на одной или нескольких панелях под запираемой крышкой. Информационные надписи помогают идентифицировать точку контроля. При оформлении заявки необходимо передать размеры места крепления: они нужны для согласования платформы и хомутов. Возможность установки и положение пункта определяются проектным решением.
КИП-ТЭС тип 4 — Полимерный ковёр для скрытого размещения
Тип 4 устанавливают без выступания над уровнем грунта. Корпус круглого сечения диаметром 362 мм изготавливается из негорючего атмосферостойкого пластика. Высота изделия составляет 300–400 мм. Съёмная верхняя крышка открывает доступ к клеммной панели.
Предусмотрены герметичное дно и герметичные боковые вводы для проводов и кабелей. Для обозначения места установки возможна комплектация отдельным маяком с табличкой. При подборе следует согласовать цвет крышки и схему кабельных подходов, а при размещении на территории — обеспечить доступ обслуживающего персонала к точке контроля.
КИП-ТЭС тип 4.1 — Металлический ковёр с откидной крышкой
Вариант 4.1 также предназначен для скрытого размещения, но выполнен в металлическом корпусе диаметром 219 мм. Его высота находится в пределах 300–400 мм. Верхняя крышка откидывается на 180°, открывая клеммную панель с контактными зажимами.
Кабели подводятся через нижнюю часть стойки. При необходимости рядом размещают маяк с информационной табличкой; цвет крышки согласуют при заказе. Для проекта важно учесть траекторию открывания крышки и расположение подходящих кабелей. Исполнение выбирают с учётом требований к материалу корпуса и условиям эксплуатации конкретного объекта.
КИП-ТЭС тип 5 — Металлическая стойка диаметром 159 мм
Тип 5 представляет собой окрашенную круглую стойку для заглубления в грунт над подземным сооружением. Диаметр корпуса равен 159 мм, высота — 2000–2500 мм. В верхнем оголовке находится клеммная панель с силовыми и измерительными зажимами.
Оголовок закрывается крышкой с замком, откидывающейся на 180°. Кабель заводится снизу; опорная платформа удерживает стойку в грунте. Для высоты 2000 мм глубина установки должна быть не менее 500 мм, для 2500 мм — не менее 1000 мм. Состав контактных соединений согласуют со схемой электрохимической защиты.
КИП-ТЭС тип 5.1 — Стойка 159 мм с возможностью размещения шкафа
Исполнение 5.1 сохраняет основные размеры типа 5: диаметр 159 мм и высоту 2000–2500 мм. Его особенность — предусмотренная возможность установки шкафа, в котором размещают дополнительные устройства противокоррозионной защиты или другое оборудование по заданию заказчика.
Конструкция включает запираемый оголовок с откидной крышкой, клеммную панель и нижний кабельный ввод. Удержание в грунте обеспечивает опорная платформа. Минимальное заглубление составляет 500 мм при двухметровой стойке и 1000 мм при высоте 2500 мм. При заказе нужно отдельно согласовать состав шкафа и схему соединений.
КИП-ТЭС тип 6 — Металлическая стойка диаметром 114 мм
Тип 6 выполнен в виде круглой окрашенной стойки диаметром 114 мм. Высота выбирается в пределах 2000–2500 мм. Изделие размещают в грунте над подземным сооружением, а кабели подводят через нижнее отверстие корпуса.
Контактная панель в верхнем оголовке содержит силовые и измерительные зажимы. Крышка с замком открывается на 180°, внизу установлена удерживающая платформа. Для стойки высотой 2000 мм принимают заглубление не менее 500 мм; при высоте 2500 мм — не менее 1000 мм. Конкретный состав панели подбирают под проектные подключения.
КИП-ТЭС тип 6.1 — Стойка 114 мм для комплектации дополнительным шкафом
Вариант 6.1 предназначен для заглублённой установки и предусматривает возможность размещения шкафа с дополнительными устройствами. Диаметр круглой металлической стойки составляет 114 мм, высота — 2000–2500 мм. Оборудование шкафа согласуют отдельно по функциональной схеме объекта.
Доступ к основной клеммной панели осуществляется через оголовок с запираемой откидной крышкой. В нижней части предусмотрены кабельный ввод и опорная платформа. Глубина установки — не менее 500 мм для высоты 2000 мм и не менее 1000 мм для 2500 мм. В заявке следует указать перечень устройств, число цепей и требования к маркировке.
Технические характеристики КИП-ТЭС
| Параметр | Значение |
|---|---|
| Цвет стойки | Белый RAL 9016, жёлтый RAL 1023, красный RAL 3020; другой по заказу |
| Цвет сигнального колпака | Синий RAL 5015, жёлтый RAL 1016, зелёный RAL 6018, красный RAL 3020 |
| Устойчивость к излому, типы 1–3 | Не менее 2,5 кН |
| Защита оболочки по ГОСТ 14254-2015 | Тип 4 — IP65; типы 1–3, 4.1, 5, 5.1, 6, 6.1 — IP34 |
| Климатическое исполнение по ГОСТ 15150-69 | У1: −45…+60 °C; УХЛ1: −60…+60 °C* |
| Материал зажимов | Латунь, нержавеющая либо оцинкованная сталь |
| Количество измерительных зажимов | 0–24 шт. |
| Количество силовых зажимов | 0–10 шт. |
| Масса без дополнительного оборудования | Типы 1–4.1 — не более 20 кг; типы 5, 5.1, 6, 6.1 — не более 33 кг |
| Дополнительные устройства | БСЗД, БСЗП, УКТ, УЗТ, УЗК, УКСВ, БДР, БРМ, УК, РИТ |
| Срок службы | Не менее 20 лет |
* Температурный диапазон конкретного исполнения необходимо подтвердить по паспорту при согласовании заказа.
Заказ на заводе Газмашстрой
Чтобы подобрать контрольно-измерительный пункт, направьте специалистам завода Газмашстрой проектную спецификацию или описание задачи. Укажите тип установки, климатическое исполнение, число подключаемых цепей и перечень дополнительных устройств. Если в документации предусмотрено специальное исполнение, приложите соответствующий чертёж или техническое задание.
На этапе согласования следует проверить состав поставки: крепёж, маркировку, запирающие элементы и оборудование внутри стойки. Отдельно уточняют требования к подключению и доступу для обслуживания. Такой порядок помогает увязать комплектацию КИП с принятой схемой защиты и избежать расхождений между заявкой и проектом.
